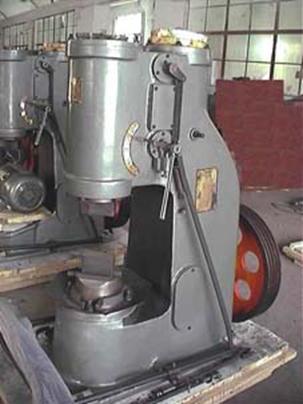

Pneumatické buchary  Anyang  řady C 41



Vážení přátelé,

po kovadlinách, výhních a  dalších nástrojích pro kováře, dovolujeme si Vám nabídnout pneumatické buchary v 5 velikostech. Jistě víte, že sehnat malý buchar je dnes velmi těžké a proto předpokládáme, že Vás naše nabídka zaujme.

Nabízené buchary jsou vyráběny v Číně. Jejich výrobce se zabývá také výrobou velkých hydraulických zařízení, lisů, nůžek a specielních tvářecích a kovacích strojů již déle než 50 roků. Tyto buchary nám byly doporučeny naším zákazníkem z Norska, kde jsou mezi kováři velmi oblíbené pro svoji jednoduchost a snadnou ovladatelnost.



Konstrukční provedení všech 5 velikostí bucharů řady C 41 je stejné.



Použití:

Tento pneumatický kovářský buchar je široce použitelný pro běžné kovářské práce, jako vytahování, pěchování, prorážení, sekání, svařování, ohýbání a kroucení. Může být také použit pro kování v zápustkách.

Popis:

Obsluha stroje je jednoduchá, ovládání je prováděno pomocí ruční páky a nožního pedálu. Podle potřeby je možno provádět následující pohyby: držet beran v horní poloze, přitlačovat dolů, tlouci jednotlivými ranami, nebo v sériích lehkými údery či plným výkonem. Pro mazání pístu je stroj vybaven olejovým čerpadlem.



Technický popis:



Model  bucharu

C41 - 15

C41 - 25

C41 - 40

C41-55

C41 - 75

Váha beranu (kg)

15

25

40

55

75

Min. energie  úderu  (kj)

0,16

0,27

0,53

0,7

1

Průměr pracocvího válce (mm)

115

165

200

215

210

Průměr kompresního válce (mm)

125

170

205

220

240

Počet úderů za minutu  (1 / min.)

240

250

245

230

210

Vzdálenost mezi kovadly (mm)

160

240

230

270

300

Vz. osy beranu a hrany kovadla (mm)

145

200

235

270

280

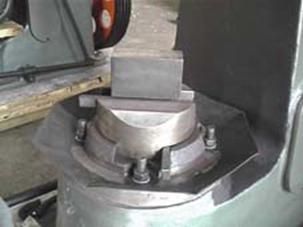

Rozměr plochy hor. kovadla (mm)

70 x 40

100 x 50

116 x 53

135x60

145 x 65

Rozměr plochy spod. kovadla (mm)

70 x 40

100 x 50

116 x 53

135x60

145 x 65

Max.prům.kovaného materiálu (mm)

35

48

68

75

85

Max.rozm.čtvercové kov.mater.(mm)

30 x 30

40 x 40

52 x 52

60x60

65 x 65

Vzdálenost mezi povrchem kovadla a zemí (mm)

370

410

500

610

750

Podlahová plocha stroje (mm)

540x350

1320x610

1470x1265

1435x1650

1430x1478

Výška stroje (mm)

980

1390

1540

1590

1853

Motor

Typ

Y90L-4

Y112M-6

Y132MI-6

Y132M2-6

Y160M-6

Výkon (kW)

1,5

2,2

4

5,5

7,5

Otáčky (R/min)

1400

970

960

960

970

Celková váha stroje (kg)

260

780

870

1300

2500

Základní cena bez DPH (Kč)

85155,00

121905,00

138075,00

220815,00

246750,00

Včetně DPH 19 %  (Kč)

101330,00

145070,00

164310,00

262770,00

293630,00

Základ/rám bucharu (Kč)

dle požadavku zákazníka

El. Rozvaděč  (Kč)

dle požadavku zákazníka



Jinou velikost bucharu až do váhy beranu 1000 kg, je možno zajistit po dohodě. Také další zařízení pro velké strojní kovárny je ve výrobním programu firmy ANYANG.
